Hiodrant Iarainn Theilgthe Insínte
THITsoláthar raon iomlán deHiodrant Iarainn Theilgthe Insínteagus clúdaíonn siad na hiodraintí a úsáidtear ar fud an domhain.

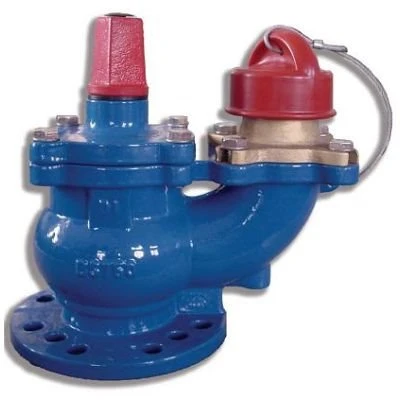

Cineál BS 750Ⅱ Hydrant Faoi Thalamh
seoHydrant Faoi Thalamhsuiteáilte ar líonra uisce faoi bhrú, ceadaíonn sé ceangal le leibhéal na talún, tá sé deartha go príomha i gcás méid beag cosán a dhéanamh saor ó bhacainní tráchta. Nascann sé bealach éasca agus simplí a shuiteáil i mbosca sráide.
| Caighdeán Tagartha | BS750 |
Flange Inlet | DN80 | |
Asraon | DN65 (2-1/2") | |
Tástáil Hidreafhuinneamh (Comhlacht) | 24Bar | |
Tástáil Hidreafhuinneamh (Suíochán) | 16Bar |
| Cineálacha Asraonta: ● Snáithe Babhta Londain ● Béal Feirste V ● Meandaracha ● Bayonet |
Ábhar | ||
NÍL. | Cuid | Ábhar |
1 | Corp | Iarann insínte |
2 | Bolt | S.S 304 |
3 | Sealbhóir | S.S 304 |
4 | Gasket | NBR |
5 | Diosca | Iarann insínte |
6 | Gas cnó | Cré-umha |
7 | Scriú | Cruach |
8 | Gas | S.S 420 |
9 | O-Fháinne | NBR |
10 | Clúdach | Iarann insínte |
11 | Washer | Copar |
12 | O-Fháinne | NBR |
13 | Gasket caipín | Plaisteach |
14 | Cap tiománaí | Iarann teilgthe |
15 | Bolt | S.S |
16 | Cap Tásc | Plaisteach |
17 | Bolt | S.S |
18 | Washer | S.S |
19 | caipín deannaigh | Plaisteach |
20 | Asraon | Prás |
21 | O-Fháinne | NBR |
22 | Rópa | S.S |
23 | Breiseán | Plaisteach |
Cineál Earraigh na hAstráileHydrant
Hydrantáin Earraighcloí le AS3952 agus tá siad oiriúnach le húsáid i gcórais uisce inólta agus neamh-inólta. Déantar é a oibriú trí bhíthin greamaithe píopa seasaimh chun críche comhraicthe dóiteáin, chomh maith le sruthlú agus sciúradh píblíne.
Caighdeán Tagartha | Méid | flange |
AS3952 | DN80/100 | AS 4087 |
Úsáid:
Le haghaidh seirbhísí cosanta dóiteáin, iarratais uisce agus leacht neodrach.
Comhla atá deartha le húsáid suas go dtí 70 céim.
Scrúdú:
Tástáil hiodrálach go AS 3952:
Suíochán: 1.1 x PN
Corp: 1.5 x PN
Liosta Comhpháirteanna
Níl. | Comhpháirt | Ábhar | Níl. | Comhpháirt | Ábhar |
1 | Corp | Iarann insínte | 6 | Treoir comhla | |
2 | Suíochán Comhla | EPDM | 7 | Bolt | S.S 316 |
3 | cuing | Iarann insínte | 8 | Washer | S.S 431 |
4 | cruinneachán | Prás | 9 | Cnó | S.S 316 |
5 | Earraigh | S.S 304 | 10 | Breiseán | HDPE |
Cumhdach:Roisín eapocsa a chuirtear i bhfeidhm go leictreastatach - go hinmheánach agus go seachtrach chuig AS/NZS 4158
Toisí
DN (mm) | H (mm) | L (mm) | L1 (mm) |
80 | 268 | 218 | 185 |
100 | 268 | 218 | 215 |
AWWA C502 Hydrant Bairille Tirim
AHydrant Tirim-bairilleis hiodrant de chineál poist é le múchadh comhbhrú (a osclaíonn in aghaidh nó le brú) nó múchadh comhla geata le húsáid i seirbhís cosanta dóiteáin i ngach aeráid, lena n-áirítear iad siúd ina dtarlaíonn reo.
 | Sonraíocht |
Buinne pumpála amháin, 4.5-4snáithe NH. Dhá shoic píobáin, 2.5-7.5NH snáithe. Tá snáitheanna eile ar fáil. Tá go leor faid curtha ar fáil. alt meicniúil 6" deartha chuig ANSI/AWWA C153/A21.53. | |
Brú Oibre | |
250PSI | |
Cosaint ar chreimeadh | |
Eapocsa/Poileistir atá faoi Cheangal Comhleá de réir AWWA C550 |
Níl. | Cuid | Ábhar |
1 | Cnó Oibriúcháin | Cré-umha |
2 | Coinnigh síos cnó | Cré-umha |
3 | O-Fháinne | NBR |
4 | Bonnet | Iarann teilgthe |
5 | Bolt Bonnet & Cnó | Cruach dhosmálta |
6 | Slat Uachtarach | Cruach Carbóin |
7 | Nozzle Pumper | Cré-umha |
8 | Gasket Nozzle Pumper | NBR |
9 | Hose Nozzle | Cré-umha |
10 | Gasket Nozzle Hose | NBR |
11 | Caipín Nozzle Pumper | Iarann teilgthe |
12 | Caipín Nozzle Hose | Iarann teilgthe |
13 | Slabhra Caipín | Cruach Carbóin |
14 | Seasphíopa Uachtarach | Iarann teilgthe |
15 | Cúpláil sábháilteachta | Cruach dhosmálta |
16 | Bolt Flange Sábháilteachta & Cnó | Cruach dhosmálta |
17 | Flange Sábháilteachta | Iarann teilgthe |
18 | Slat Íochtarach | Cruach Carbóin |
19 | Seas-phíopa Íochtarach | Iarann teilgthe |
20 | Biorán Gas | Cruach dhosmálta |
21 | Tithíocht Fáinne Drain | Iarann insínte |
22 | Fáinne Drain | Cré-umha |
23 | Fáinne Suíocháin | Cré-umha |
24 | Pláta Bun | Iarann insínte |
25 | Fáinne Diosca | NBR |
26 | Cnó Pláta Bun | Iarann insínte |
27 | Elbow | Iarann insínte |
AWWA C503 Hydrant Bairille Fliuch
A Hydrant-bairille Fliucha úsáidtear i seirbhís soláthair uisce i limistéir ina bhfuil an aeráid éadrom agus nach bhfuil teochtaí reo ann agus tá oscailt comhla amháin nó níos mó os cionn na talún agus, faoi ghnáthchoinníollacha oibriúcháin, tá an taobh istigh iomlán den hiodrant faoi réir brú uisce i gcónaí. Tá comhla neamhspleách de chineál comhbhrú (ie, ag obair le nó i gcoinne an bhrú) ag gach soc asraonta a rialaíonn scaoileadh ón asraon áirithe sin.
Sonraíocht | Brú Oibre |
AWWA C503 4 1/2 soic caidéalaithe; Soic píobáin 6mm. Snáithe Buinne: NPFA 1963 Flange: ANSI B16.1 Aicme125 (6") Cineálacha eile ar fáil ar iarratas | 125PSI/250PSI |
Cosaint ar chreimeadh | UL/FM |
Eapocsa/Poileistir atá faoi Cheangal Comhleá de réir AWWA C550 | Liostaithe agus Faofa |
Ábhar
Níl. | CUID | Ábhair |
1 | Corp | Iarann insínte |
2 | Caipín Nozzle Pumper | Iarann teilgthe |
3 | Nozzle Pumper | Cré-umha |
4 | Príomhchomhla | NBR |
5 | Príomhshealbhóir comhla | Cruach dhosmálta |
6 | Caipín Nozzle Hose | Iarann teilgthe |
7 | Hose Nozzle | Cré-umha |
8 | Gas | Cruach dhosmálta |
9 | Gas cnó | Cré-umha |
10 | Cnó Oibriúcháin | Cré-umha |
11 | O-Fháinne | NBR |
12 | Gasket Nozzle Pumper | NBR |
13 | Gasket Nozzle Hose | NBR |
