Sonraíocht agus Tagairt Chaighdeánach an Tionóil Píobáin Miotail

SRAITH BS: BS6501

SRAITH DIN:DIN3383-1/DIN3384

SRAITH GA: EN12434/GA14800/GA1736/GA14585-1/EN2827

SRAITH ISO: ISO10380/ISO10806/ISO10807/ISO15465/ISO21969

Struchtúr Tógála Cineálacha Tionóil Píobáin Miotail

rocach

Díphacáil	Pacáilte
Stripwound (Comhghlasáilte)

Bliantúil	Helical

Ábhar as Píobán Cóimeála Píobáin Mhiotail agus/nó Braid

Grád Ábhar	Cód UNS	Cód EN
S.S 304	S30400	1.4301
S.S304L	S30403	1.4307
S.S316	S31600	1.4401
S.S316L	S31603	1.4404
S.S321	S32100	1.4541
Móin 400	N04400	2.4360
Ionaill 625	N06625	2.4856
Hastelloy C-276	N10276	2.4819
Cré-umha

Cineálacha Deireadh Tionól Píobáin Miotail

Deireadh Píob Táthaithe le bevel 37.5 céim

Méid	DN{0}}DN300 (1/8"-12")
Ábhar	Cruach Carbóin; Cruach Dhosmálta 304/304L/316/316L/321

Deireadh Flange

Méid	DN{0}}DN300 (1/2"-12")
Ábhar	Cruach Carbóin; Cruach Dhosmálta 304/304L/316/316L/321
Rátáil Aicme ANSI	150/300/600/900/1500/2500
EN{0}} Rátáil	PN6/10/16/25/40/63/100/160/250/320/400

Deireadh Snáithithe

Méid	DN{0}}DN300 (1/4"-12")
Ábhar	Cruach Carbóin; Cruach Dhosmálta 304/304L/316/316L/321

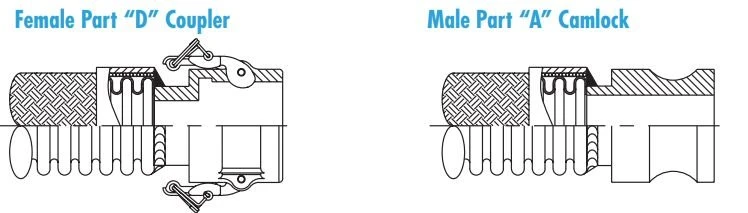

Deireadh Ceangal Thapa

Méid	DN{0}}DN200 (1/2"-8")
Ábhar	Cruach Carbóin; Cruach Dhosmálta 304/304L/316/316L/321; Hastelloy

Deireadh Tube

Méid	DN{0}}DN100 (1/4"-4")
Ábhar	Cruach Carbóin; Cruach Dhosmálta 304/304L/316/316L/321; Copar

Cineálacha Tairiscint Tionóil Píobáin Miotail

Is féidir an chuid is mó d'fheidhmchláir thionsclaíocha a laghdú go dtí ceann de chúig aicme gluaisne: Uillinn, Aiseach, Fritháireamh, Gathach; nó Randamach

uilleach
Gluaisne a tharlaíonn nuair a shraontar foirceann amháin de thionól píobáin i gcrom simplí agus nach bhfuil na foircinn fágtha comhthreomhar. Féadfar gluaiseacht uilleach a ionchorprú i suiteáil chun freastal ar mhí-ailíniú agus creathadh amháin, ach níor cheart í a úsáid chun freastal ar leathnú a mbeadh díluchtú an braid mar thoradh air.
Aiseach
Tarlaíonn an cineál seo gluaisne nuair a shraontar foirceann amháin de thionól píobáin feadh a fhad-aise. Tá tairiscint aiseach infheidhme maidir le píobán solúbtha rocach, gan braid amháin. Níor cheart píobán helical ná píobán braidáilte a úsáid in iarratais ghluaisne aiseach.
Fritháireamh
Gluaisne a tharlaíonn nuair a shraontar foirceann amháin den chomhthionól píobáin i bplána atá ingearach leis an ais fhadtéarmach agus an foirceann fágtha comhthreomhar. Déantar fritháireamh a thomhas ina n-orlaí díláithrithe na lárlíne foirceann saor ón lárlíne foirceann seasta. In iarratais tairiscint fhritháireamh, níor cheart go mbeadh an fhritháireamh riamh níos mó ná an ceathrú cuid (25 faoin gcéad) den gha lúb lárlíne íosta
Gathach
Tarlaíonn an cineál seo tairiscint nuair a bhíonn lárlíne tionóil píobáin lúbtha i stua ciorclach. In iarratais thionsclaíocha, is minic a fhaightear tairiscint gathacha i lúba taistil.
Randamach
Tairiscint neamh-intuartha a tharlaíonn ó láimhsiú cóimeála. Bheadh luchtú agus díluchtú píobáin sa chatagóir seo go ginearálta. Is fachtóir tábhachtach é láimhseáil mhí-úsáideach píobáin in iarratais a bhaineann le tairiscintí randamacha. Moltar úsáid a bhaint as garda idirghlasáilte (RT-6) thar an píobán rocach chun an tionól píobáin a chosaint ó láimhseáil garbh agus "ró-lúbthachta" in aice leis na feistis.
